绝缘、导电及防静电PEEK的分类标准及测量方法简介

—常州君华特塑公司：张成祥 谭宗尚

一、概述

纯的PEEK属于绝缘体，耐高低压电性能突出，在很宽的温度和频率范围内可保持其电性能不变。但在电子半导体等特殊行业，生产过程中产生的静电积聚轻则会吸附灰尘，引起电子器件击穿损坏，重则导致爆炸火灾等重大事故，这就要求PEEK滚轮、PEEK真空吸笔头等除了要具备耐高温、耐磨损、高强度等特性优点外，还需要具具有防静电功能真实是导电功能，可以在纯的PEEK中填加碳纤维、石墨等导电类辅料，形成防静电PEEK甚至是形成导电PEEK。

二、分类标准

绝缘体、防静电体及导电体的其中一个主要的区分方法是检测其表面电阻，分类标准详见下表：

	特性描述	表面电阻	单位	测量方法
绝缘PEEK	属于绝缘体，不导电、易产生静电且无法泄放	1012及以上	Ω（欧姆）	表面电阻测试仪
防静电PEEK	属于防静电体，可以泄放静电	106-1011	Ω（欧姆）	表面电阻测试仪
导电PEEK	属于导体，可以导电	10³-105	Ω（欧姆）	表面电阻测试仪

备注：

1、表面电阻值简称表面电阻。

2、表面电阻的概念：是指材料表面上两点间的直流电压与通过的电流之比，单位：Ω （欧姆）。

三、测量方法、仪器及照片:表面电阻的测量方法常用的有两种：

1、可用表面电阻测试仪测量，详见下图。

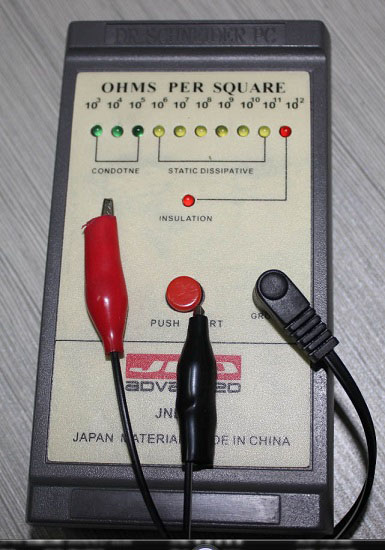

亮灯式表面电阻测试仪

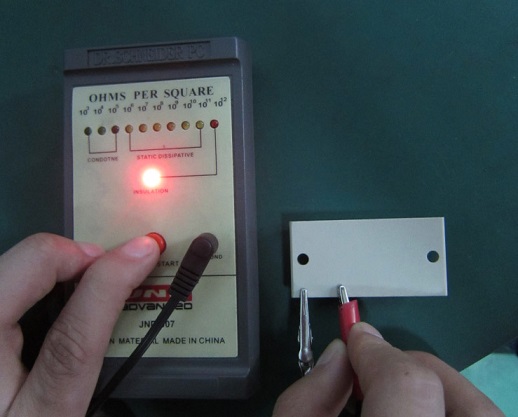

使用亮灯式表面电阻测试仪检测绝缘体PEEK产品

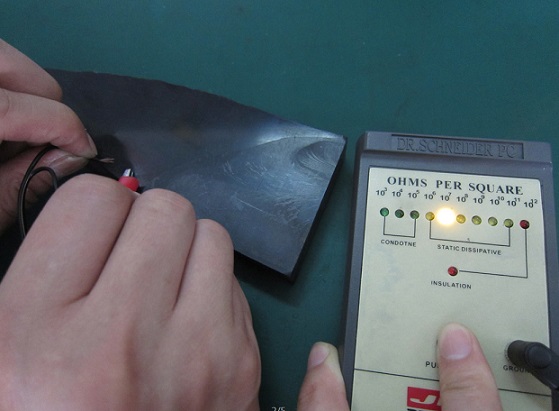

使用亮灯式表面电阻测试仪检测防静电PEEK板

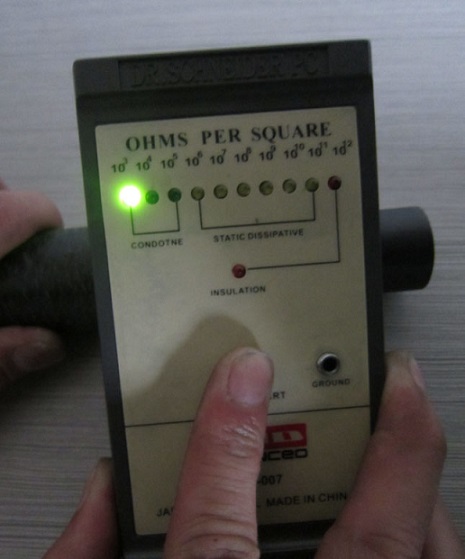

使用亮灯式表面电阻测试仪检测导体PEEK棒

备注：表面电阻测试仪是依据EOS/ESD， CECC、ASTM和UL测试规程设计的，用于测量所有导电型、抗静电型及静电泄放型表面的阻抗或电阻。分亮灯式和重锤式两种，君华公司使用的是亮灯式的。

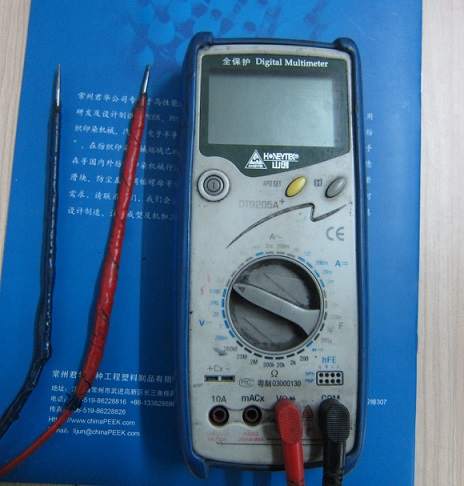

2、 也可用兆欧表测量（亦称万用表）

使用兆欧表分别测试绝缘体，防静电体和导体的图片如下：

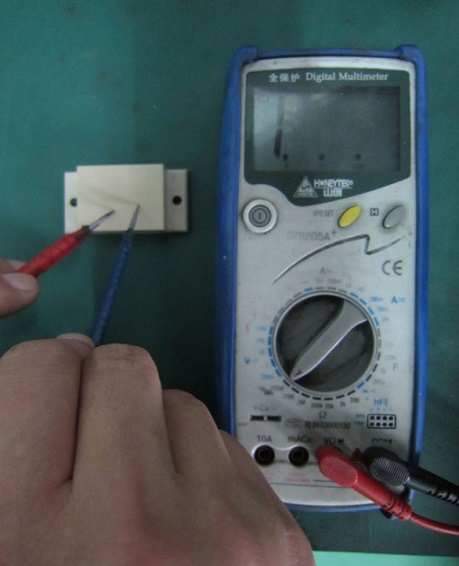

兆欧表检测PEEK绝缘体产品图片

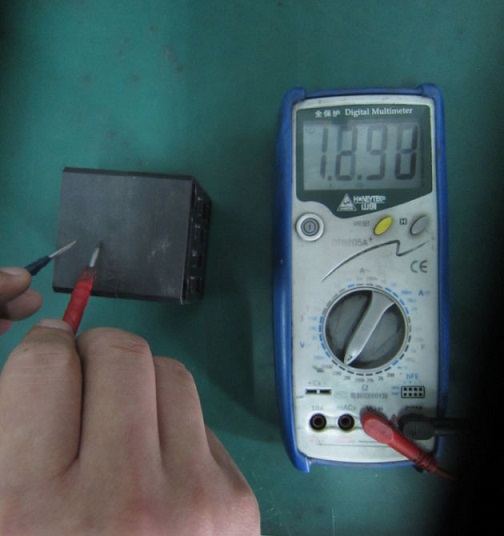

兆欧表捡测防静电体PEEK调幅螺母图片

兆欧表捡测防静电体PEEK调幅螺母图片
