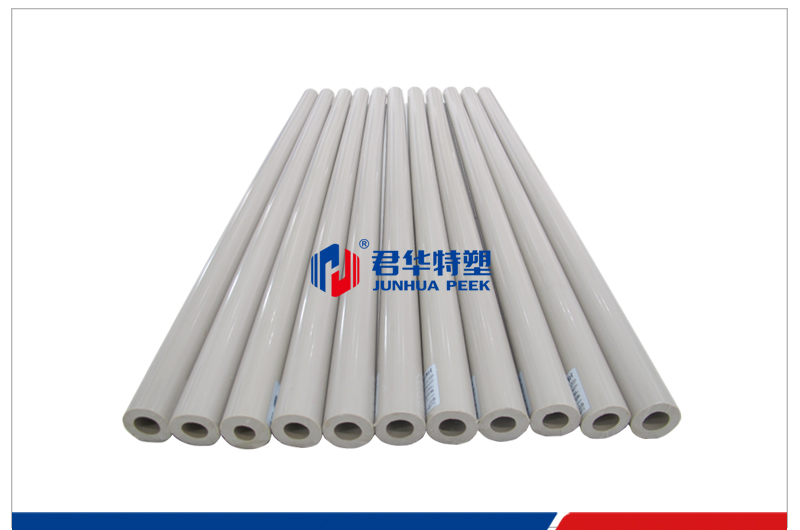

连续挤出的PEEK管材规格齐全,下表分为小尺寸、中等尺寸及大尺寸PEEK管规格表,更多详细PEEK规格请咨询我司客服。
(一)中小尺寸PEEK管材(mm)
序号 |
外径×内径 |
序号 |
外径*内径 |
序号 |
外径*内径 |
序号 |
外径*内径 |
1 |
Φ24.7 ×Φ17.0 |
11 |
Φ31.1 ×Φ20.0 |
21 |
Φ42.0 ×Φ33.2 |
31 |
Φ58.9 ×Φ38.0 |
2 |
Φ24.7 ×Φ11.0 |
12 |
Φ33.2 ×Φ20.4 |
22 |
Φ42.0 ×Φ30.0 |
32 |
Φ58.9 ×Φ45.0 |
3 |
Φ24.7 ×Φ22.0 |
13 |
Φ33.6 ×Φ25.0 |
23 |
Φ45.3 ×Φ35.1 |
33 |
Φ61.9 ×Φ38.0 |
4 |
Φ21.1 ×Φ19.3 |
14 |
Φ33.6 ×Φ22.6 |
24 |
Φ46.5 ×Φ36.0 |
34 |
Φ61.9 ×Φ32.0 |
5 |
Φ26.7 ×Φ15.5 |
15 |
Φ35.5 ×Φ20.6 |
25 |
Φ46.4 ×Φ23.5 |
35 |
Φ62.0 ×Φ46.0 |
6 |
Φ27.5 ×Φ13.0 |
16 |
Φ37.2 ×Φ29.1 |
26 |
Φ48.9 ×Φ39.7 |
36 |
Φ62.0 ×Φ50.0 |
7 |
Φ28.4 ×Φ20.0 |
17 |
Φ38.6 ×Φ35.0 |
27 |
Φ48.9 ×Φ39.7 |
37 |
Φ64.5 ×Φ62.4 |
8 |
Φ28.5 ×Φ26.7 |
18 |
Φ39.7 ×Φ32.5 |
28 |
Φ50.0 ×Φ26.5 |
38 |
Φ72.0 ×Φ50.0 |
9 |
Φ29.4 ×Φ15.0 |
19 |
Φ39.7 ×Φ20.7 |
29 |
Φ50.0 ×Φ30.0 |
39 |
Φ92.4 ×Φ76.0 |
10 |
Φ31.15×Φ14.0 |
20 |
Φ39.8 ×Φ25.3 |
30 |
Φ52.8 ×Φ30.1 |
40 |
(二)中等真空定径管材挤出规格表(mm)
序号 |
外径×内径 |
序号 |
外径*内径 |
序号 |
外径*内径 |
序号 |
外径*内径 |
1 |
Φ20 ×Φ15 |
21 |
Φ50 ×Φ25 |
41 |
Φ70 ×Φ45 |
61 |
Φ90 ×Φ65 |
2 |
Φ25 ×Φ15 |
22 |
Φ50 ×Φ30 |
42 |
Φ70 ×Φ50 |
62 |
Φ90 ×Φ70 |
3 |
Φ25 ×Φ20 |
23 |
Φ50 ×Φ35 |
43 |
Φ70 ×Φ55 |
63 |
Φ90 ×Φ75 |
4 |
Φ30 ×Φ15 |
24 |
Φ50 ×Φ40 |
44 |
Φ70 ×Φ60 |
64 |
Φ90 ×Φ80 |
5 |
Φ30 ×Φ20 |
25 |
Φ50 ×Φ45 |
45 |
Φ70 ×Φ65 |
65 |
Φ90 ×Φ85 |
6 |
Φ30 ×Φ25 |
26 |
Φ55 ×Φ30 |
46 |
Φ75 ×Φ50 |
66 |
Φ95 ×Φ70 |
7 |
Φ35 ×Φ15 |
27 |
Φ55 ×Φ35 |
47 |
Φ75 ×Φ55 |
67 |
Φ95 ×Φ75 |
8 |
Φ35 ×Φ20 |
28 |
Φ55 ×Φ40 |
48 |
Φ75 ×Φ60 |
68 |
Φ95 ×Φ80 |
9 |
Φ35 ×Φ25 |
29 |
Φ55 ×Φ45 |
49 |
Φ75 ×Φ65 |
69 |
Φ95 ×Φ85 |
10 |
Φ35 ×Φ30 |
30 |
Φ55 ×Φ50 |
50 |
Φ75 ×Φ70 |
70 |
Φ95 ×Φ90 |
11 |
Φ40 ×Φ15 |
31 |
Φ60 ×Φ35 |
51 |
Φ80 ×Φ55 |
71 |
Φ100×Φ75 |
12 |
Φ40 ×Φ20 |
32 |
Φ60 ×Φ40 |
52 |
Φ80 ×Φ60 |
72 |
Φ100×Φ80 |
13 |
Φ40 ×Φ25 |
33 |
Φ60 ×Φ45 |
53 |
Φ80 ×Φ65 |
73 |
Φ100×Φ85 |
14 |
Φ40 ×Φ30 |
34 |
Φ60 ×Φ50 |
54 |
Φ80 ×Φ70 |
74 |
Φ100×Φ90 |
15 |
Φ40 ×Φ35 |
35 |
Φ60 ×Φ55 |
55 |
Φ80 ×Φ75 |
75 |
Φ100×Φ95 |
16 |
Φ45 ×Φ20 |
36 |
Φ65 ×Φ40 |
56 |
Φ85 ×Φ60 |
||
17 |
Φ45 ×Φ25 |
37 |
Φ65 ×Φ45 |
57 |
Φ85 ×Φ65 |
||
18 |
Φ45 ×Φ30 |
38 |
Φ65 ×Φ50 |
58 |
Φ85 ×Φ70 |
||
19 |
Φ45 ×Φ35 |
39 |
Φ65 ×Φ55 |
59 |
Φ85 ×Φ75 |
||
20 |
Φ45 ×Φ40 |
40 |
Φ65 ×Φ60 |
60 |
Φ85 ×Φ80 |
(三)大尺寸PEEK管材规格(mm)
序号 |
外径×内径 |
序号 |
外径×内径 |
序号 |
外径×内径 |
序号 |
外径×内径 |
1 |
Φ62×Φ39 |
21 |
Φ135 ×Φ 67 |
41 |
Φ228 ×Φ210 |
61 |
Φ362 ×Φ290 |
2 |
Φ74×Φ40.6 |
22 |
Φ142 ×Φ 74 |
42 |
Φ238 ×Φ145 |
62 |
Φ362 ×Φ313 |
3 |
Φ78×Φ48.3 |
23 |
Φ142 ×Φ118 |
43 |
Φ238 ×Φ142 |
63 |
Φ377 ×Φ313 |
4 |
Φ83×Φ51 |
24 |
Φ144 ×Φ110 |
44 |
Φ243 ×Φ219 |
64 |
Φ458 ×Φ404 |
5 |
Φ86.8×Φ54 |
25 |
Φ155 ×Φ120 |
45 |
Φ243 ×Φ162 |
65 |
Φ597 ×Φ449 |
6 |
Φ91×Φ69 |
26 |
Φ160 ×Φ 89 |
46 |
Φ251 ×Φ186 |
||
7 |
Φ95×Φ70 |
27 |
Φ160 ×Φ130 |
47 |
Φ260 ×Φ219 |
||
8 |
Φ97×Φ66 |
28 |
Φ160 ×Φ139 |
48 |
Φ261 ×Φ215 |
||
9 |
Φ103 ×Φ 44 |
29 |
Φ170 ×Φ129 |
49 |
Φ283 ×Φ201 |
||
10 |
Φ113 ×Φ 60 |
30 |
Φ171 ×Φ134 |
50 |
Φ284 ×Φ227 |
||
11 |
Φ113 ×Φ 69 |
31 |
Φ171 ×Φ150 |
51 |
Φ284 ×Φ248 |
||
12 |
Φ113 ×Φ 81 |
32 |
Φ185 ×Φ150 |
52 |
Φ284 ×Φ261 |
||
13 |
Φ119 ×Φ 90 |
33 |
Φ189 ×Φ134 |
53 |
Φ286 ×Φ250 |
||
14 |
Φ126 ×Φ103 |
34 |
Φ189 ×Φ158 |
54 |
Φ294 ×Φ267 |
||
15 |
Φ130 ×Φ100 |
35 |
Φ203 ×Φ123 |
55 |
Φ304 ×Φ241 |
||
16 |
Φ134 ×Φ 54 |
36 |
Φ205 ×Φ181 |
56 |
Φ303 ×Φ235 |
||
17 |
Φ134 ×Φ 71 |
37 |
Φ205 ×Φ174 |
57 |
Φ327 ×Φ284 |
||
18 |
Φ134 ×Φ 98 |
38 |
Φ206 ×Φ170 |
58 |
Φ335 ×Φ240 |
||
19 |
Φ134 ×Φ110 |
39 |
Φ223 ×Φ141 |
59 |
Φ343 ×Φ241 |
||
20 |
Φ134 ×Φ114 |
40 |
Φ223 ×Φ195 |
60 |
Φ362 ×Φ270 |
备注:以上尺寸均为理论值,具体尺寸、重量以实际发货测量为准
