产品详情：

◆  PEEK齿轮滚齿加工设备、工艺、精度及适用

   PEEK属于特种高分子聚合物，具有耐高温、高强度、耐腐蚀、自润滑、耐磨损等特性优点，采用机加工及注塑工艺加工的PEEK齿轮具有质量轻、耐磨损、自润滑、低噪音、耐腐蚀等特性优点而被广泛使用，为了更好满足客户对PEEK齿轮类产品的需求，本公司购置了Y3120CNC2型数控滚齿机，具体加工范围如下：

工件模数	4m	工件直径	200mm
超范围加工可以达到	5m	滚刀直径	110mm
加工齿轮长度	150mm	加工螺旋角	45度
最小加工模数	0.5mm	适  用	PEEK、PI等塑料齿轮

◆  PEEK齿轮滚齿加工原理

  滚齿加工相当于一对交错轴斜齿圆柱齿轮的空间啮合，滚刀相当于一个螺旋角很大的具有切削能力的斜齿圆柱齿轮，于工件在一定速比关系之下做空间啮合，按包络（展成）原理来完成渐开线、花键摆线圆弧等各种齿形加工。祥见下图：

◆  PEEK齿轮加工精度

  本公司滚齿机按照GB/T8064-1998【滚齿机精度检验】标准检验出厂，根据加工齿轮模数大、小，在一次或二次进给精切的切削条件下，其加工精度可达到GB/T10095-2001 <渐开线圆柱齿轮进度>的7级精度。一般PEEK齿轮滚齿可以达到8级到9级的精度。

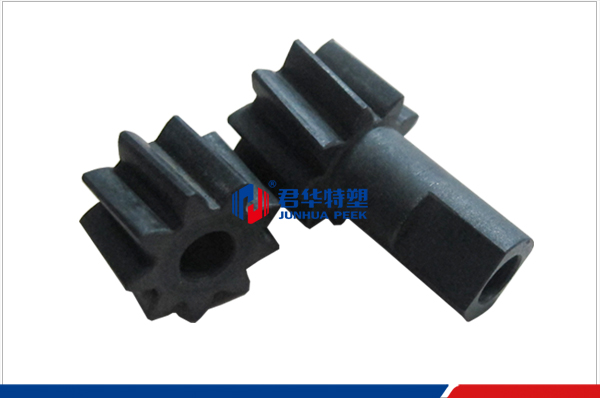

◆  PEEK齿轮加工案例

   本公司滚齿机可以加工PEEK直齿齿轮，PEEK斜齿齿轮（斜齿必须要圆柱 齿），PEEK链轮、PEEK蜗轮、PEEK花键齿轮等以及圆周上开齿形槽的PEEK类产品。

◆  本公司机床暂时不可加工的齿轮（可以代加工）

  本公司滚齿机暂时不可加工PEEK双联齿轮、PEEK伞齿、PEEK内齿， 以下规格PEEK齿轮可通过插齿等其他工艺加工。

◆  PEEK模具注塑齿轮案例

  对于量大及精度要求不是特别高（精度9级）的PEEK齿轮，也可采用开注塑模具注塑的工艺加工。

◆  齿轮的精度等级及加工方法
