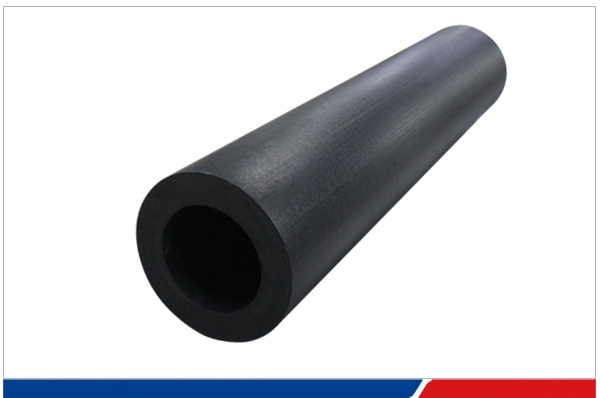

外径190 PEEK连续挤出管

1、PEEK5600G（褐灰色/土黄色）使用纯的聚醚醚酮树脂为原料制造，在所有PEEK级别中韧性好，抗冲击佳。PEEK可以使用方便的消杀方式进行消杀（蒸汽、干燥热力、乙醇和Y射线），并且制造PEEK的原材料成分符合欧盟及美国FDA关于食品应性的规定，这些特点使之适在医疗、制药和食品加工业得到非常普遍应用。

2、PEEK5600LF30（黑色）加入PTFE、石墨和碳纤维的结果，使

PEEK5600LF30成为轴承级塑料。其优越的摩擦性能（低摩擦系数、耐磨损、较高的峰压限）使得此级别的摩擦应用领域成为理想材料。

3、PEEK5600GF30（褐灰色）该材料填充30%玻璃纤维的增强级塑料，比PEEK5600G有更好的刚性和抗蠕变性能，以及更佳的尺寸稳定性，制造结构性零件较为理想。在高温下可长时间地承受固定负荷。如采用PEEK5600GF30作为滑动件，应仔细检验其适应性，因为玻璃纤维刮伤配合面。

4、PEEK5600CF30（黑色）该材料填充30%碳纤维增强，比PEEK5600GF30有更好的机械性能（较高的弹性模量、机械强度和蠕变）和更耐磨，而且加碳纤维增强的塑料要比未增强的PEEK塑料具有3.5倍的导热性更快地从轴承表面散热。

三、PEEK规格：以下单位均为毫米（mm）

（一）中小尺寸PEEK管材(mm)


序号	外径×内径	序号	外径*内径	序号	外径*内径	序号	外径*内径
1	Φ24.7 ×Φ17.0	11	Φ31.1 ×Φ20.0	21	Φ42.0 ×Φ33.2	31	Φ58.9 ×Φ38.0
2	Φ24.7 ×Φ11.0	12	Φ33.2 ×Φ20.4	22	Φ42.0 ×Φ30.0	32	Φ58.9 ×Φ45.0
3	Φ24.7 ×Φ22.0	13	Φ33.6 ×Φ25.0	23	Φ45.3 ×Φ35.1	33	Φ61.9 ×Φ38.0
4	Φ21.1 ×Φ19.3	14	Φ33.6 ×Φ22.6	24	Φ46.5 ×Φ36.0	34	Φ61.9 ×Φ32.0
5	Φ26.7 ×Φ15.5	15	Φ35.5 ×Φ20.6	25	Φ46.4 ×Φ23.5	35	Φ62.0 ×Φ46.0
6	Φ27.5 ×Φ13.0	16	Φ37.2 ×Φ29.1	26	Φ48.9 ×Φ39.7	36	Φ62.0 ×Φ50.0
7	Φ28.4 ×Φ20.0	17	Φ38.6 ×Φ35.0	27	Φ48.9 ×Φ39.7	37	Φ64.5 ×Φ62.4
8	Φ28.5 ×Φ26.7	18	Φ39.7 ×Φ32.5	28	Φ50.0 ×Φ26.5	38	Φ72.0 ×Φ50.0
9	Φ29.4 ×Φ15.0	19	Φ39.7 ×Φ20.7	29	Φ50.0 ×Φ30.0	39	Φ92.4 ×Φ76.0
10	Φ31.15×Φ14.0	20	Φ39.8 ×Φ25.3	30	Φ52.8 ×Φ30.1	40

（二）中等真空定径管材挤出规格表（mm）


序号	外径×内径	序号	外径*内径	序号	外径*内径	序号	外径*内径
1	Φ20 ×Φ15	21	Φ50 ×Φ25	41	Φ70 ×Φ45	61	Φ90 ×Φ65
2	Φ25 ×Φ15	22	Φ50 ×Φ30	42	Φ70 ×Φ50	62	Φ90 ×Φ70
3	Φ25 ×Φ20	23	Φ50 ×Φ35	43	Φ70 ×Φ55	63	Φ90 ×Φ75
4	Φ30 ×Φ15	24	Φ50 ×Φ40	44	Φ70 ×Φ60	64	Φ90 ×Φ80
5	Φ30 ×Φ20	25	Φ50 ×Φ45	45	Φ70 ×Φ65	65	Φ90 ×Φ85
6	Φ30 ×Φ25	26	Φ55 ×Φ30	46	Φ75 ×Φ50	66	Φ95 ×Φ70
7	Φ35 ×Φ15	27	Φ55 ×Φ35	47	Φ75 ×Φ55	67	Φ95 ×Φ75
8	Φ35 ×Φ20	28	Φ55 ×Φ40	48	Φ75 ×Φ60	68	Φ95 ×Φ80
9	Φ35 ×Φ25	29	Φ55 ×Φ45	49	Φ75 ×Φ65	69	Φ95 ×Φ85
10	Φ35 ×Φ30	30	Φ55 ×Φ50	50	Φ75 ×Φ70	70	Φ95 ×Φ90
11	Φ40 ×Φ15	31	Φ60 ×Φ35	51	Φ80 ×Φ55	71	Φ100×Φ75
12	Φ40 ×Φ20	32	Φ60 ×Φ40	52	Φ80 ×Φ60	72	Φ100×Φ80
13	Φ40 ×Φ25	33	Φ60 ×Φ45	53	Φ80 ×Φ65	73	Φ100×Φ85
14	Φ40 ×Φ30	34	Φ60 ×Φ50	54	Φ80 ×Φ70	74	Φ100×Φ90
15	Φ40 ×Φ35	35	Φ60 ×Φ55	55	Φ80 ×Φ75	75	Φ100×Φ95
16	Φ45 ×Φ20	36	Φ65 ×Φ40	56	Φ85 ×Φ60
17	Φ45 ×Φ25	37	Φ65 ×Φ45	57	Φ85 ×Φ65
18	Φ45 ×Φ30	38	Φ65 ×Φ50	58	Φ85 ×Φ70
19	Φ45 ×Φ35	39	Φ65 ×Φ55	59	Φ85 ×Φ75
20	Φ45 ×Φ40	40	Φ65 ×Φ60	60	Φ85 ×Φ80

（三）大尺寸PEEK管材规格（mm）


序号	外径×内径	序号	外径×内径	序号	外径×内径	序号	外径×内径
1	Φ62×Φ39	21	Φ135 ×Φ 67	41	Φ228 ×Φ210	61	Φ362 ×Φ290
2	Φ74×Φ40.6	22	Φ142 ×Φ 74	42	Φ238 ×Φ145	62	Φ362 ×Φ313
3	Φ78×Φ48.3	23	Φ142 ×Φ118	43	Φ238 ×Φ142	63	Φ377 ×Φ313
4	Φ83×Φ51	24	Φ144 ×Φ110	44	Φ243 ×Φ219	64	Φ458 ×Φ404
5	Φ86.8×Φ54	25	Φ155 ×Φ120	45	Φ243 ×Φ162	65	Φ597 ×Φ449
6	Φ91×Φ69	26	Φ160 ×Φ 89	46	Φ251 ×Φ186
7	Φ95×Φ70	27	Φ160 ×Φ130	47	Φ260 ×Φ219
8	Φ97×Φ66	28	Φ160 ×Φ139	48	Φ261 ×Φ215
9	Φ103 ×Φ 44	29	Φ170 ×Φ129	49	Φ283 ×Φ201
10	Φ113 ×Φ 60	30	Φ171 ×Φ134	50	Φ284 ×Φ227
11	Φ113 ×Φ 69	31	Φ171 ×Φ150	51	Φ284 ×Φ248
12	Φ113 ×Φ 81	32	Φ185 ×Φ150	52	Φ284 ×Φ261
13	Φ119 ×Φ 90	33	Φ189 ×Φ134	53	Φ286 ×Φ250
14	Φ126 ×Φ103	34	Φ189 ×Φ158	54	Φ294 ×Φ267
15	Φ130 ×Φ100	35	Φ203 ×Φ123	55	Φ304 ×Φ241
16	Φ134 ×Φ 54	36	Φ205 ×Φ181	56	Φ303 ×Φ235
17	Φ134 ×Φ 71	37	Φ205 ×Φ174	57	Φ327 ×Φ284
18	Φ134 ×Φ 98	38	Φ206 ×Φ170	58	Φ335 ×Φ240
19	Φ134 ×Φ110	39	Φ223 ×Φ141	59	Φ343 ×Φ241
20	Φ134 ×Φ114	40	Φ223 ×Φ195	60	Φ362 ×Φ270
